基于Node-RED的优易通串口服务器应用实例

一、Node-RED简介

Node-RED 是一种编程事件驱动应用程序的低代码方法。基于流的编程创建网络,使其能够可视化表示,从而使其成为一种更容易访问的编程方式。JavaScript 函数可以使用富文本编辑器构建,内置库允许访问有用的函数、模板或流以供重用。

二、例程环境

1.操作系统Windows10,64位操作系统

2.Node-RED

3.优易通UE-E3100-4

4.水位传感器

三、例程介绍

1.实现功能:基于Node-RED实现传感器监控数据的可视化。

2.应用范围:主要用于远程控制,远程串口通信,远程透明传输数据的应用,数据可视化。将传统的RS232或RS485 串口通信通过网络实现远程通信。

3.液位传感器通信说明

四、配置过程

配置前提是用户已经安装好了Node-RED

1.将水位传感器RS485接口连接到串口服务器的RS485通信接口上。

2.串口服务器设置:设置串口服务器的串口参数为9600/N/8/1,与水位传感器串口参数一致,使能Modbus网关功能。套接字协议选择TCP Server,服务器端口设置为10503,串口服务器地址和端口后面Node-RED会用到。

3.Node-RED Modbus节点安装,设置->节点管理->控制板->安装,搜索node-red-contrib-modbus,并安装

4.Node-RED dashboard节点安装,设置->节点管理->控制板->安装,搜索node-red-dashboard,并安装

5.放置并编辑Modbus-Read节点,拖放一个Modbus-Read节点,双击打开编辑对话框。名称为传感器的名字,FC根据传感器说明要读保持寄存器,寄存器地址为0,读取数量为1,轮询间隔为1S。

6.编辑modbus-client节点,类型选择TCP,主机地址为UE-E3100服务器地址:192.168.2.201,端口为步骤2设置的10503,其它参数选择默认值即可,设置完点击更新,点击编辑Modbus-Read节点的完成

7.拖入Modbus-Response节点,用来监视传感器返回的数据

8.拖入debug节点,用来监视一些调试信息

9.拖入function节点并配置,双击function节点。名称改为数据提取,函数选项卡修改为

var newMsg = { payload: msg.payload[0]};

return newMsg;

其余参数不用修改,点击完成

10.拖入chart节点。编辑dashboard group节点和chart节点

11.根据数据流向连接各节点

12.部署流程,并观察数据,可以看到调试窗口已经有了正确的数据

13.观察数据展示窗口,在浏览器输入Node-RED dashboard ui地址:192.168.2.52:1880/ui,可以看到图表显示正常

本文例程下载地址:http://www.uetel.com/download/Node-RED_Demo.json

济南优易通物联网技术有限公司版权所有

优易通DTU连接OneNET实现数据可视化示例

一、例程环境

1.操作系统Windows10,64位操作系统

2.OneNET云平台

3.液位传感器(支持Modbus_RTU)

4.UE-E3100-4(RS485接口)

二、例程介绍

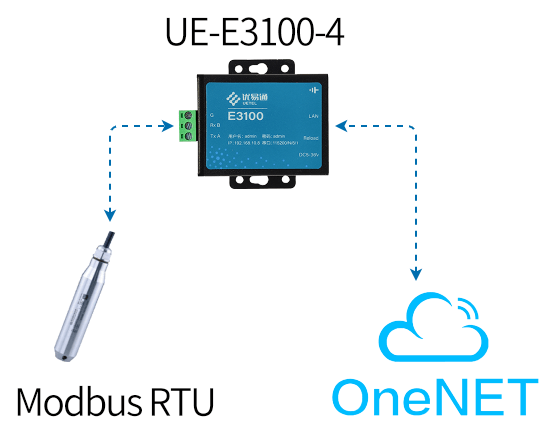

1.实现功能:液位传感器连接串口服务器,串口服务器直接与OneNET云平台进行数据交互,实现OneNET云平台发送Modbus RTU 协议的请求数据,Modbus RTU设备返回对应的参数值。通过串口服务器的网络透传和OneNET云平台的TCP透传协议进行远程通讯,并通过OneNET数据可视化组件实现数据的展示。

2.应用范围:主要用于远程控制,远程串口通信,远程数据采集,数据大屏,数据上云。

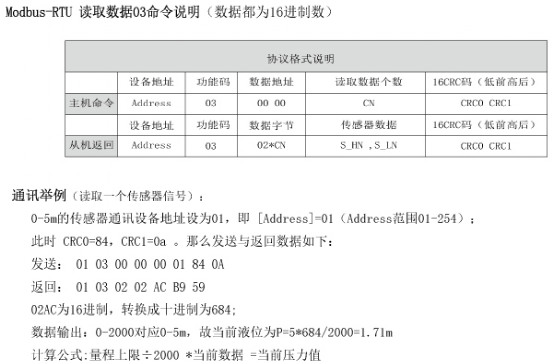

3.液位传感器通信说明

三、配置过程

1.将水位传感器RS485接口连接到串口服务器的RS485通信接口上。

2.串口服务器设置:设置串口服务器的串口参数为9600/N/8/1,与水位传感器串口参数一致。设置SocketA协议为TCP Client,服务器地址:183.230.40.40服务器端口:1811,即OneNET云平台服务器地址和端口。

3.设置串口服务器的OneNET云平台登录报文,登录报文后续会介绍。

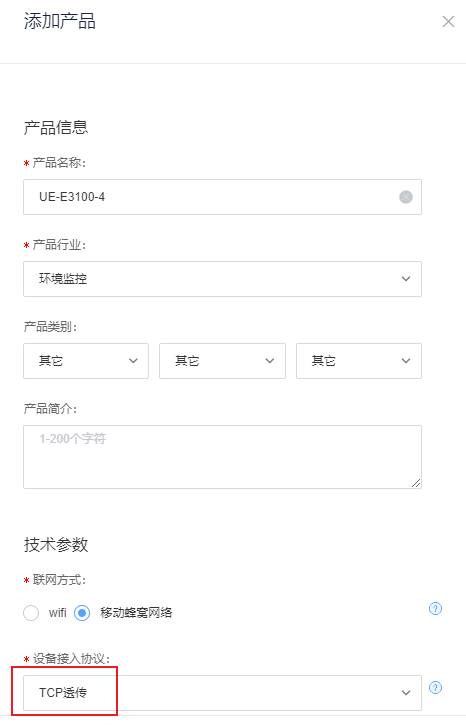

4.假定客户已经注册了OneNET帐号,https://open.iot.10086.cn/。产品服务->基础服务->OneNET Studio->全部产品服务->多协议接入->TCP透传-添加产品。这里主要是选择TCP透传,其它参数可以根据实际变动,不影响接入功能。

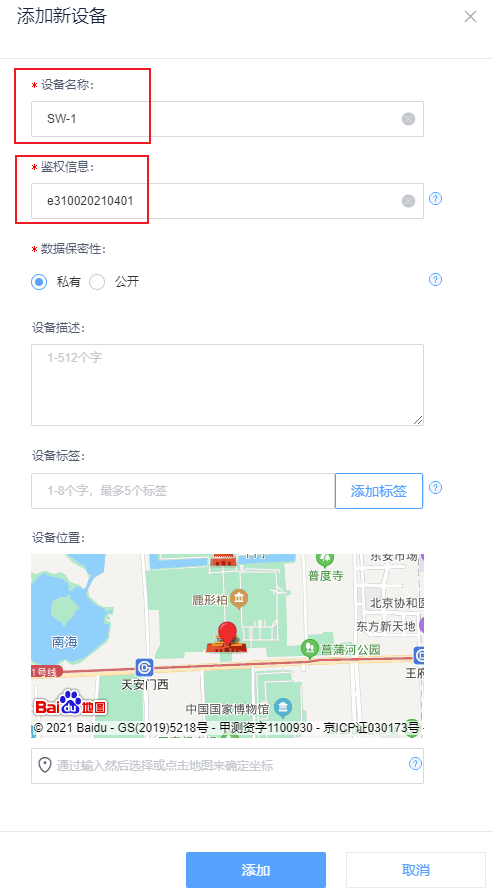

5.点击已创建好的产品进入产品概况->设备列表->添加设备,这里只设置了设备名称和鉴权信息,其它默认值。

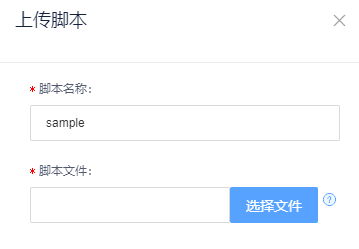

6.上传数据解析脚本,本示例脚本可在我司官网下载http://www.uetel.com/download/sample.lua

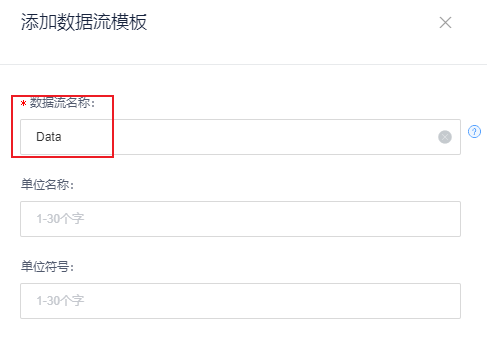

7.数据流模板->添加数据流模板。数据流模板也是第6步解析脚本中用到的。

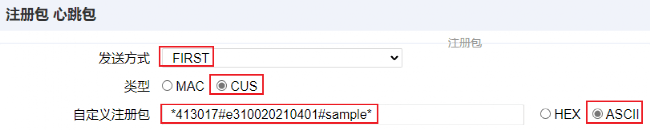

8.登录报文格式如下:*PID#AuthCode#ParserName*。PID是第4步创建产品时的产品ID,AuthCode是第5步创建设备时填写的鉴权信息,ParserName是第6步上传脚本时的脚本名称。这就是第3步注册包内容的来源,通过注册包功能发送登录报文来登录OneNET云平台。

9.设置好后给设备上电,可以看到设备已经在线

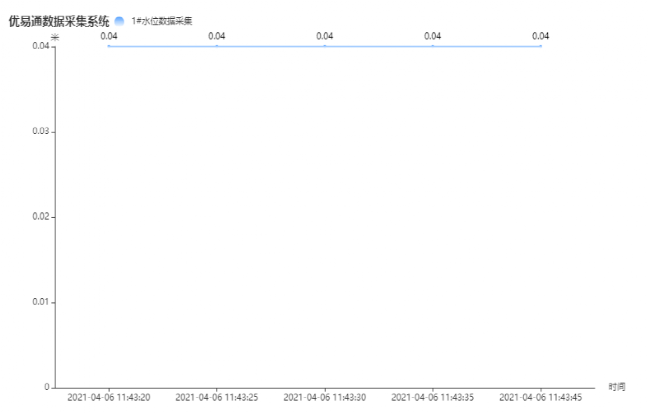

10.OneNET Studio->大数据->数据可视化->新建项目。具体OneNET操作不再细述,可参考OneNET文档中心的开发文档。

济南优易通物联网技术有限公司版权所有。
