1. 硬件连接

为了配置UE-E3100参数,我们将E3100(UE-E3100,简称E3100,下同)的网口和PC的网口用配带的网线相连接,检测硬件连接无错误后,接入配送的12V电源适配器,给E3100 供电。

2. 设置网络环境

为了防止用户在应用中出现E3100 ping不通、无法打开网页等问题。在硬件连接好之后,使用之前,先对电脑进行如下内容的检查。

(1) 关闭电脑的防火墙和杀毒软件,防止端口被阻止。

(2) 禁用与本次测试无关的网卡,只保留一个本地连接。

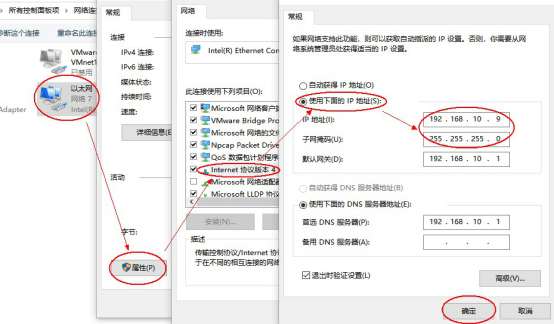

(3) 保证电脑的IP为一个静态的与E3100的IP在同一个网段的IP,比如192.168.10.9。

优易通UE-E3100参数配置简介

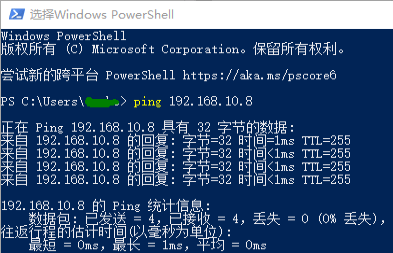

(4) 经过上面的设置应该能ping通E3100

优易通UE-E3100参数配置简介

3. 登录网页

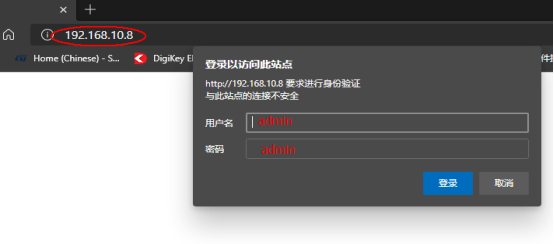

(1) E3100默认IP为192.168.10.8,用户名admin,密码admin。在浏览器(只支持Chrome内核浏览器)输入E3100的IP地址,弹出登录对话框。输入用户名和密码,点击登录按钮。

优易通UE-E3100参数配置简介

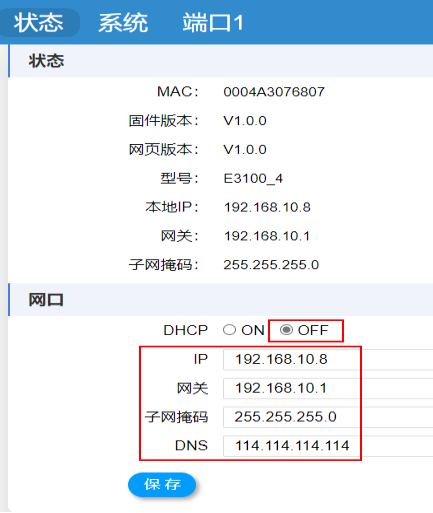

(2) 登录后进入配置页面,在状态页可以看到当时设备的信息,及网口参数的修改,在网口栏可以修改设备的IP信息,修改完点击保存,进入系统页面。

优易通UE-E3100参数配置简介

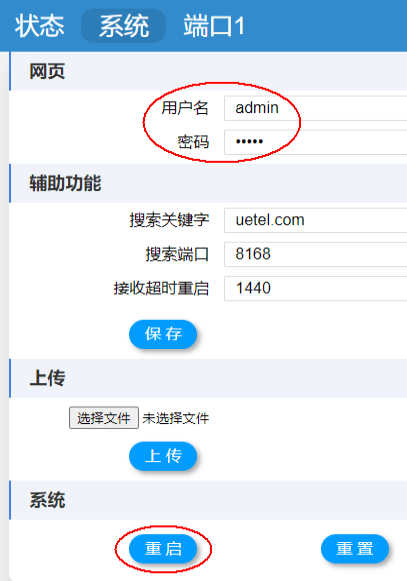

(3) 系统页面可以进行用户名,登录密码,固件升级,设备重启,参数重置等设置。

优易通UE-E3100参数配置简介

网页:用于设置设备的登录用户名和密码。

辅助功能:用于设置设备的网络搜索关键字,搜索端口和接收超时重启。

上传:用于固件升级,自定义网页,加密证书等文件的上传。

系统:用于设备重启,重置设备参数为出厂设置。

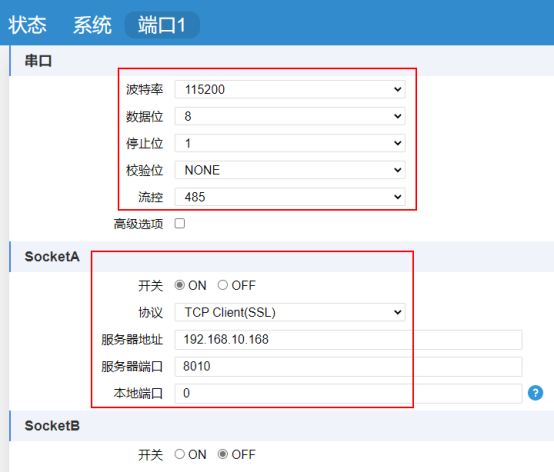

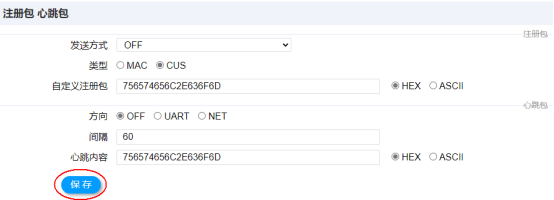

(4) 端口1页面用于设置串口参数,Socket参数,注册包和心跳包的设置,设置完相关参数后要点击保存按钮。

优易通UE-E3100参数配置简介
优易通UE-E3100参数配置简介

(5) 配置完参数后,设置需要重启才能生效,可以在系统页面点击重启按钮,也可以给设备重新上电。
