优易通4G DTU连接组态王软件实例

一、例程环境

1. 操作系统Windows10,64位操作系统

2. 组态王7.5 SP3

3. 花生壳5

4. 液位传感器(支持Modbus-Rtu)

5. UE-D5401

二、例程介绍

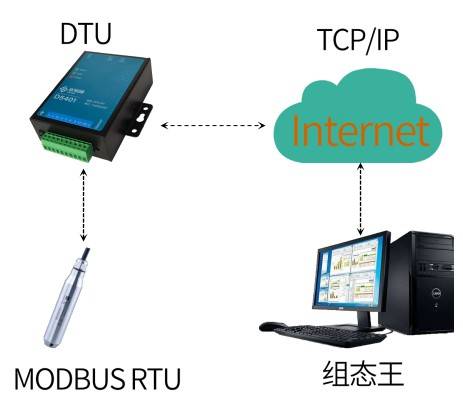

1. 实现功能:传感器通过串口(RS232或RS485)连接无线DTU,无线DTU与组态王软件进行通信,组态王软件发送MODBUS RTU 协议的请求数据,传感器返回对应的参数值。无线DTU在组态王和传感器之间透传数据,相当于延长了串口的通信距离。

2. 应用范围:主要用于远程控制,远程虚拟串口通信,远程透明传输数据的应用。将传统的RS232或RS485 串口通信通过4G网络实现远程通信。

3. 液位传感器通信说明

三、配置过程

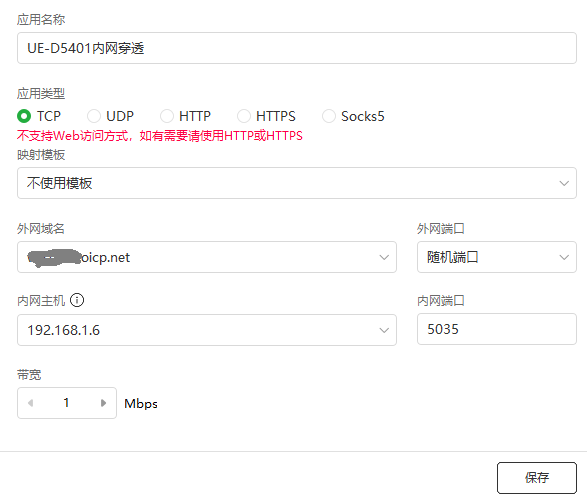

1. 花生壳5配置

访问地址为UE-D5401要监据地址。

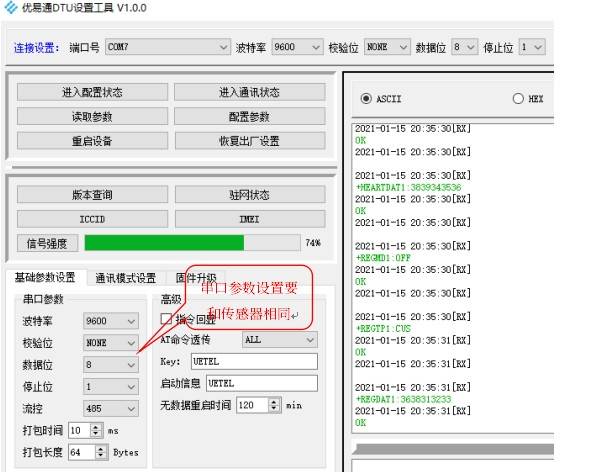

2. D5401配置

3. 组态王工程配置

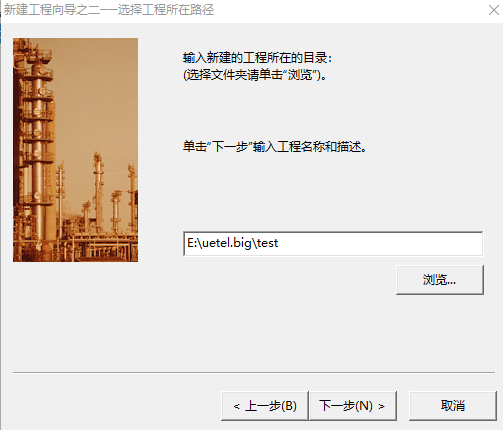

1) 新建组态王工程

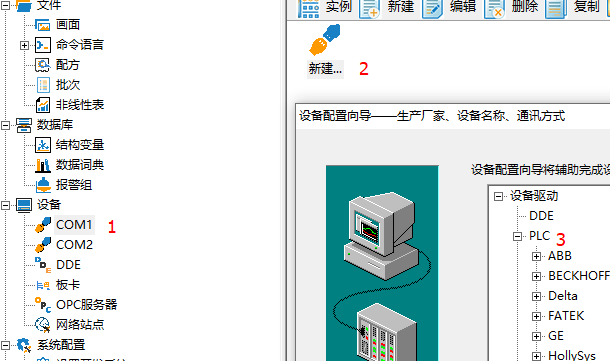

依次点击1,2,3

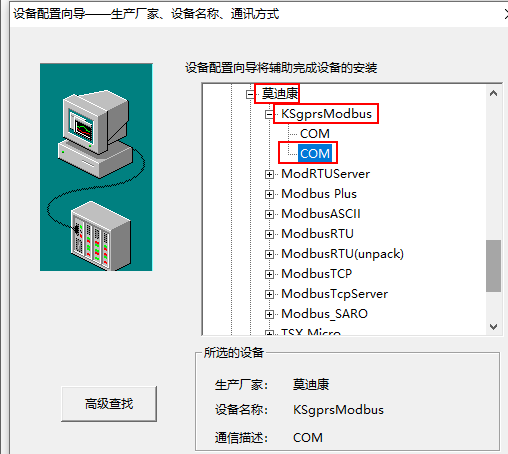

选择PLC->莫迪康->KSgprsModbus->第2号COM

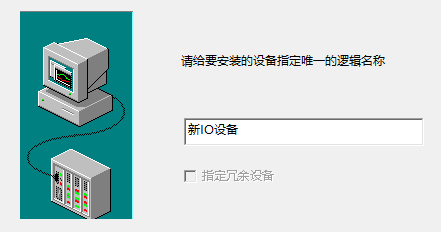

设置设备的逻辑名字这里默认值

选择串口号

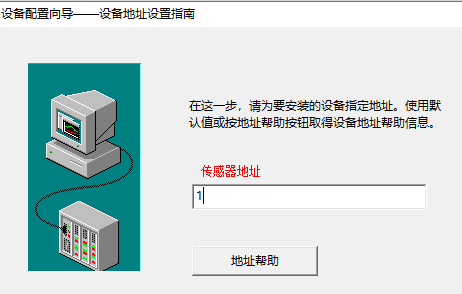

设置设备地址,即传感器地址

通信参数选默认值

完成

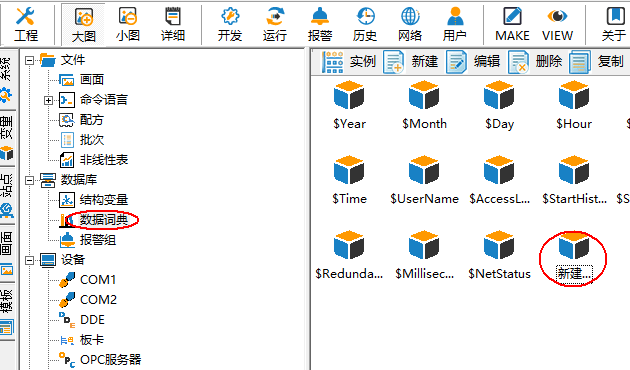

2) 设置变量,数据库->数据词典->新建

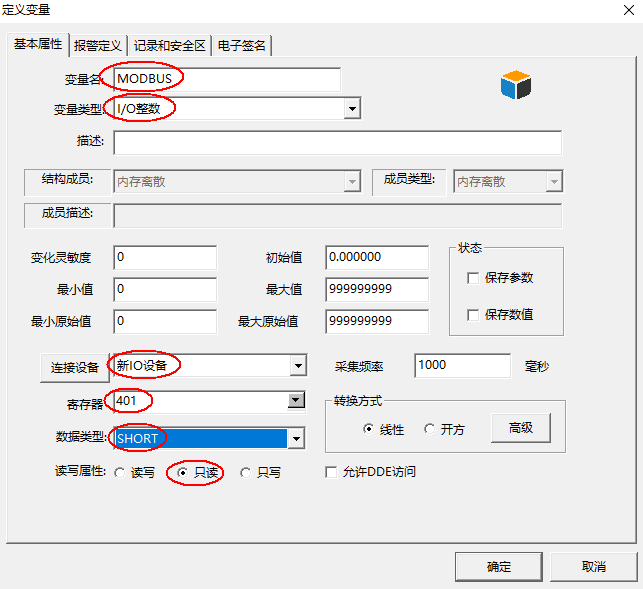

变量1属性,选择变量类型IO 整数。寄存器401,代表功能码为03,起始地址0 的第一个值。

变量2属性,选择变量类型内存实数,用于传感器返回的数据换算

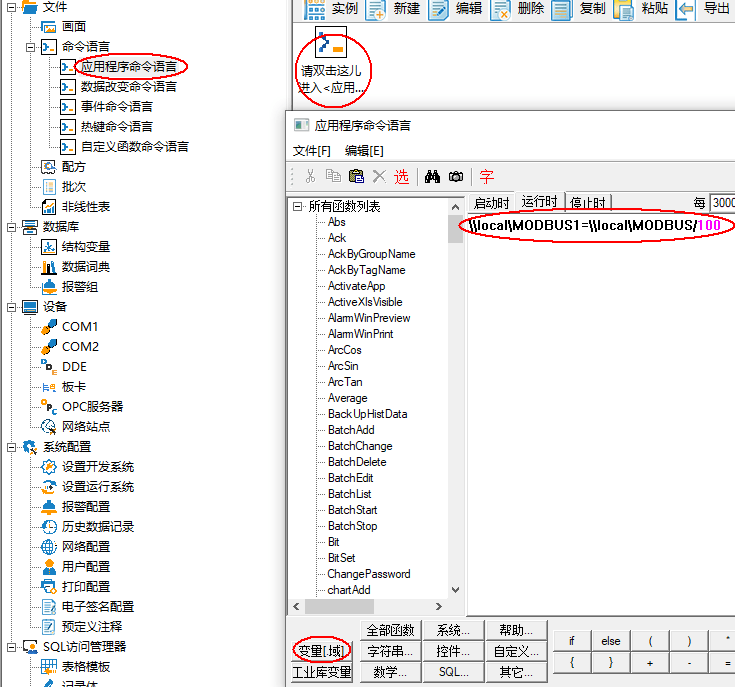

设置算法,MODBUS变量名采集到的数据除以100(根据传感器说明),然后将数据赋值给MODBUS1,此变量对应的是实际的深度值。

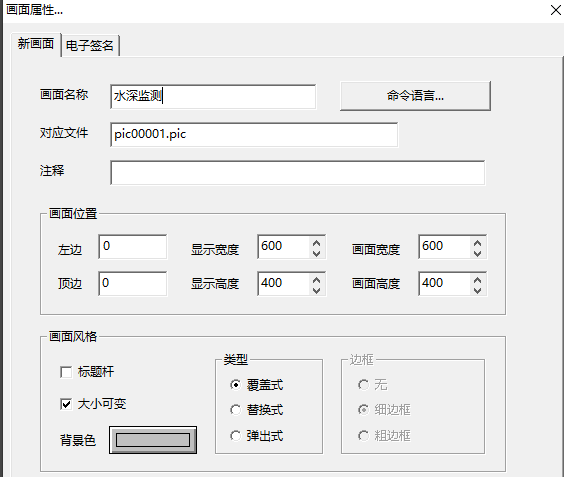

3) 设置画面

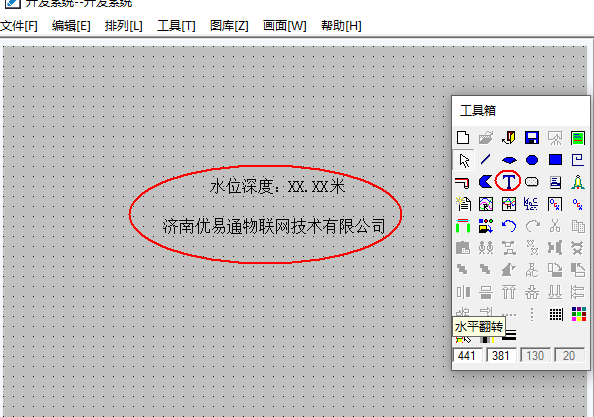

设置文本

设置动画连接

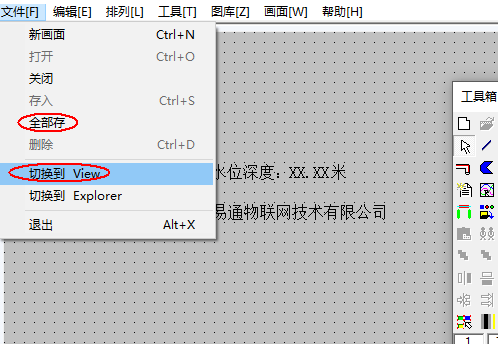

存储,切换到View

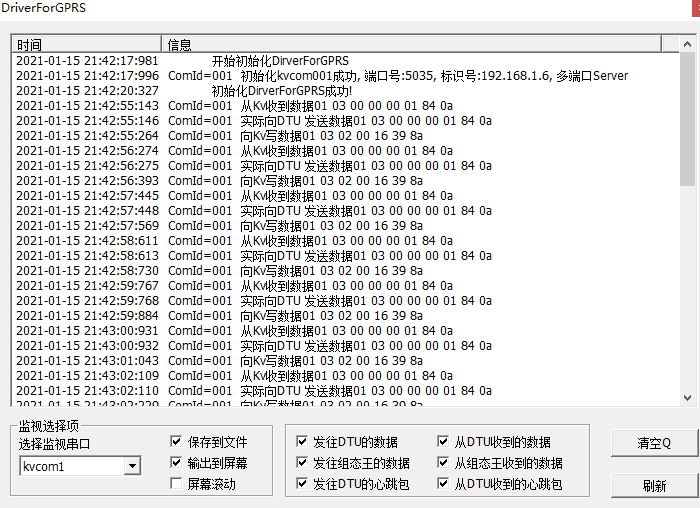

4) 监听无线DTU是否连接到组态王

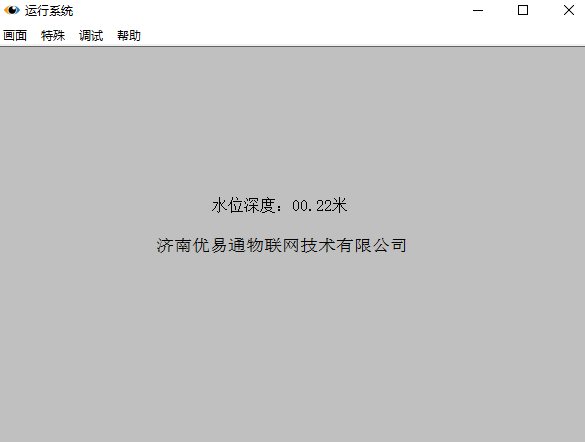

数据传输正常

版权归济南优易通物联网技术有限公司所有,转载请注明来源。
